HRD-M21F 遥测终端机
—
水利仪器仪表 - 水文监测

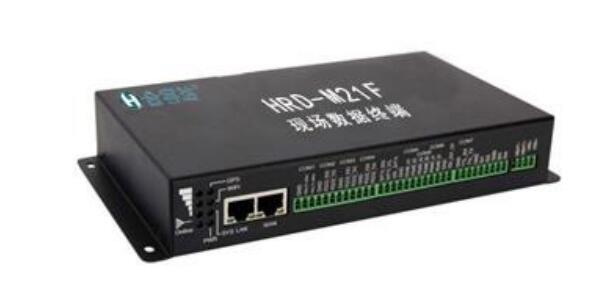

HRD-M21F 现场数据终端
HRD-M21F RTU 是一款集水文水资源、视频数据采集和逻辑控制功能于一体的现场数据终端，采用大容量存储和高级路由等新型设计方式，通信网络可采用 4G/3G/2G 无线网络或本地宽带网络将数据传输至中心平台。广泛应用于水文、水资源、智慧排水、智慧供水、地灾监测、智慧农业等综合测控领域。
遵循标准：
l 支持国家《水文监测数据通信规约》（ASCII 和 HEX 全项）、《水资源监测数据传
输规约》和其他省市特殊规约、SL180-2015 水文自动测报系统设备遥测终端机。
产品接口特点：
①备丰富齐全的通信接口，支持 WAN/LAN、ADSL、GPRS、 4G、WIFI(可选)、GPS（可选）
等满足不同环境下对远程通信的需求。
② 配备丰富的行业应用接口，支持 4 个 RS232 接口（其中 1 路做 DEBUG）、3 个 RS485 接口（其中 1 路和 RS232 复用）、1 个 I2C 接口、1 个 TTL 电平串口、4 路开关量输入接口、 8路模拟量输入接口（12 位 AD、支持 4-20mA 电流或 0-5V 电压信号）、4 路继电器输出、5路电源输出（外设供电）等可兼容采集多种工业传感器采集需求。
③ 配备了 USB、TF 卡接口、TFT 显示屏等其他扩展功能，满足环境监测行业多种不同应
用。
产品功能特点：
可支持有线宽带和无线网络可互为备份，降低通信故障概率；
l 可实现工业路由功能，实现 2 路局域网接入和视频数据的采集和上传；
l 支持高级路由器功能，可实现常用 VPN 和内网穿透功能；
l 强大的存储和外扩存储功能，可保存较长历史数据，掉电不丢失数据；
l 支持多中心通信，可同时与多个后台服务器进行通信；
l 运行标准 Linux智能操作系统，可以开放二次开发功能；
l 支持本地网口或 WiFi 接入与和远程接入方式对设备维护、管理、升级；
l 可通过 WIFI 接入配置设备，不需要通过专用配置工具，即可对设备进行配置；
l 可兼容采集现场其他协议的监测数据，实现与生态环境监管部门平台联网；
l 支持接收平台下发指令，并可远程控制现场自动监测设备；
l 支持断电、断网续传和数据自动补发功能，保证数据完整性；
l 支持通过电脑登陆管理界面查看基本信息、实时数据和数据校准；
l 支持供电状态检测，实时了解设备供电情况；
l 支持数据字符与视频叠加功能，并且能够实现图片抓拍，可选图片可存储在 TF 卡；
l 可选配备 TF 卡接入功能，支持大数据存储和数据导出功能（可选配功能）；
l 支持现场接入 LED 屏幕显示，也可支持平台下发指令控制 LED 屏的数据显示（LED
驱动需要定制开发）；
l 自带液晶触摸显示屏，能显示所连接监测仪表的实时数据；
l 可内置高精度的 GPS 模块，能够实时上报站点位置信息（可选配功能）。
标准电源 DC 12V/1.5A
供电范围 DC 9～35V
内置电源反相保护和过压保护。
以太网接口 1 个 WAN 口，1 个 10/100M 以太网口（RJ45 插座）；
或配置成 2LAN，自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护
TF： 可接 TF 存数据
USB： 标准 USB，可接 U 盘存数据
串口：4 个 RS232 和 3 个 RS485 接口，内置 15KV ESD 保护，串口参数
如下：数据位：5、6、7、8 位
停止位：1、1.5、2 位
校验：无校验、偶校验、奇校验、SPACE 及 MARK 校
验串口速率：110~230400bps
LCD 屏 800*480 TFT 显示屏
应用接口
1 路 I2C 接口，外接温湿度传感器
1 个 TTL 电平串口，外接 TTL 电平设备
8 路模拟量输入接口（12 位 AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信
号输入）
4 路开关量输入接口（光隔离）
逻辑 0：湿节点 0-3VDC
逻辑 1：湿节点 5-30VDC
4 路继电器输出接口
最大切换电压：30VDC/250VAC
最大切换电流：5A
5 路受控输出电源（3 路输出电压值与设备供电电压相同，默认 12V；1 路输出
9V,单路额定输出电流 1A；1 路输出 5V,单路额定输出电流 1A；内置过流保护）
指示灯
具有 PWR SYS ONLINE WIFI GPS 信号指示灯
天线接口
标准 SMA 阴头天线接口，特性阻抗 50 欧
SIM/UIM 卡
接口
标准的抽屉式用户卡接口，支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护
电源接口
工业级端子接口，内置电源反相保护和过流/过压保护
接地端子
M3 螺丝接地保护端子
可选功能：

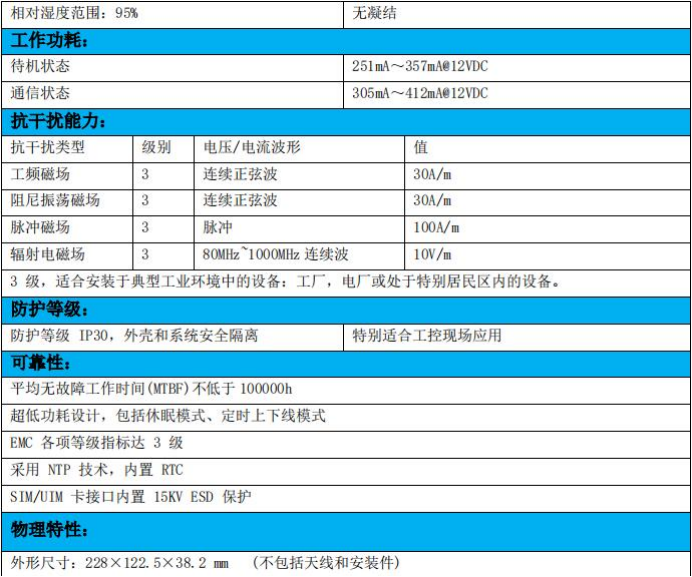

产品特性
