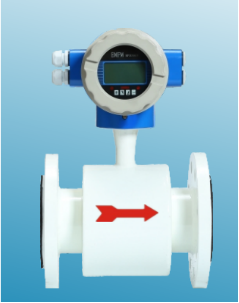

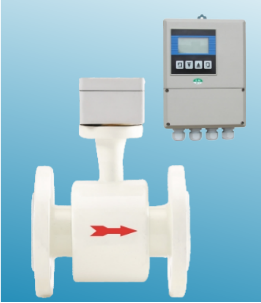

(1)工作原理

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管为内衬绝缘材料的非导磁合金短管。两 只电极沿管径方向穿通管壁固定在测量管内。电极探头与衬里内表面齐平。励磁线圈由双向波脉冲励磁时，将 在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量 管。将切割磁力线感应出电动势E。电动势E与磁通量密度B成正比，测量管内径d与平均流速v的乘积。电动势  E(即流量信号)经电极检出并通过电缆送至放大器进入处理后，可显示流体流量，并能输出脉冲，模拟电流 等信号，用于流量的控制和调节。

E=KBdv

式中：E …………………………………… 为电极间的信号电压(v)

          k ………………………………… 仪表常数

          B …………………………………… 磁通密度(T)

          d …………………………………… 测量管内径(m)

          V …………………………………… 平均流速(m/s)

(2)性能特征及参数指标

1、公称通径系列DN(mm)

管道式四氟衬里：

10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600

管道式橡胶衬里：

40，50，65，80，100，125，150，200，300，350，400，500，600，800，1000，1200，1400，1600，1800，2000

注：特殊规格可以定制

2、流动方向

正，反，净流量，

量程比：1：50

重复性：测量值的±0.1%

3、精度等级：管道式：0.5级，1.0级

                       插入式：1.0级，1.5级

4、被测介质温度：

普通橡胶衬里： -20~+60℃

高温橡胶衬里： -20~+90℃

聚四氟乙烯衬里： -30~+100℃

高温型乙烯衬里： -30~+180℃

5、额定工作压力：

管道式： DN10~DN65，≤2.5MPa；Dn80~DN150，≤1.6MPa；DN200~DN2000，≤1.0MPa

注：特别规格可以定制

6、流量测量范围：流量测量范围对应流速度范围是0.25m/s~12m/s

7、电导率范围：被测流体电导率≥5μs/cm (一体式)以水为成份的介质，其导电率在200-800μs/cm 范围内，均可选用电磁流量

8、输出电流及负载电阻：4~20mA 全隔离负载电阻<750Ω；

脉冲频率0-5KHz 光电隔离OCT外接电源≤35V，导通时集电极最大电流为25mA

9、电极材料：含钼不锈钢、钛 (Ti)、钽 (Ta)、哈氏合金 (HC)、铂 (Pt)或其他特殊电极材料

10、防护等级：潜水型：IP68，其他型 IP65

11、供电电源：85~265VAC，45~63HZ；18~28VDC

12、直管段长度：管道式：上游≥5D，下游≥2D

13、连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸符合GB9113.1-2000或HG/T20592-2009标准要求

14、防爆标志： EdIICT4

15、环境温度：-30℃~+80℃

16、相对温度：5%~95%

17、消耗总功率：小于20W
