产品介绍

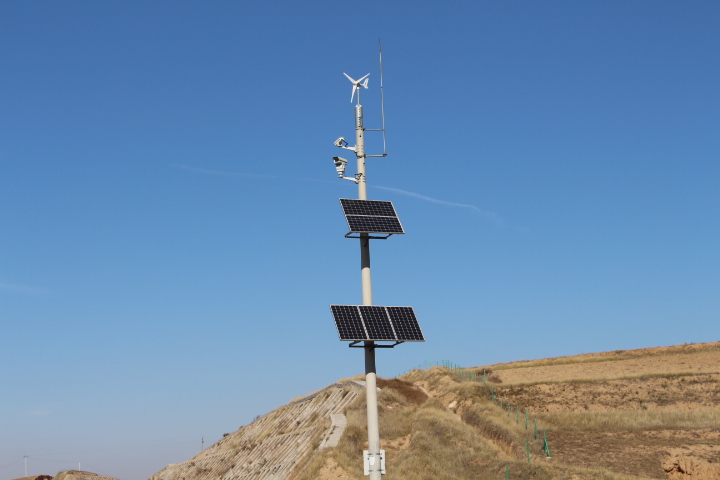

 SWFK系列风光互补控制器集风能、太阳能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适用于风光互补路灯系统和风光互补监控系统。能同时控制风力发电机和太阳能电池板对蓄电池进行安全高效的智能充电。设备外观大方、操作方便，液晶指示直观。具有完善的保护功能。设备充电效率高，空载损耗低。该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。风光互补路灯控制器是离网路灯系统中核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。

主要特点

可靠性：智能化、模块化设计，结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于高温、低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。

PWM无级卸载：在风力发电机和太阳能电池板发出的能量超过蓄电池的需要时，控制系统将释放多余的能量。普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，边对蓄电池充电，边把多余的能量卸除，有效延长蓄电池的使用寿命。

采用限压限流充电模式：当蓄电池的电压大于设定的卸载开始电压点时，采用PWM限压充电模式，控制器将多余的能量卸除，以延长蓄电池的使用寿命；当风机的充电电流大于设定的风机刹车电流点时，控制器将启动自动刹车以保护蓄电池。（注：WWS06-48-N蓄电池电压大于充满停止电压点或风机的充电电流大于风机刹车电流点时，控制器将启动自动刹车。）

两路输出方式：每路输出均有多种控制方式可供选择。包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。

LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数。如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、欠压指示等状态。

完善的保护功能：蓄电池过充、过放、防反接保护；负载短路、过载保护；风机限流、自动刹车、手动刹车保护；光伏防反充、防反接保护；防雷保护等。


 注意：以下为可选功能，非所用机型都有该功能，仅对具备该功能的机型有效。

可选远程通信功能：可实时监控系统的运行状态，包括控制器LCD液晶屏上显示的所有参数，通过软件可以对相关参数进行设定和修改，还可以对系统中风机和负载的运行状况进行控制，并在故障发生时报警。

可选风机低压充电功能：控制器增加了风机低压充电模块，该模块可以使风机在低转速条件下对蓄电池充电。根据不同的风机特性，为了风机能正常启动，用户可通过软件设置输入导纳和风机起始充电电压。

可选市电切换功能：当蓄电池过放时，控制器智能切换到市电对负载供电。

可选温度补偿功能：控制器可以根据外界环境温度的变化，调整卸载开始电压点，对蓄电池进行有效地充电。

可选SD卡存储功能：可在不连接通信的情况下，通过SD卡存储历史数据。

可选风速检测功能：配套我公司指定风速仪，控制器可实时检测风速，通过监控软件可查看实时风速。

可选小电流充电功能：当风机输入电压达到设定值时，可产生小电流给蓄电池充电。

可选风机转速检测功能：可通过监控软件查看实时风机运转情况。
