产品简介：

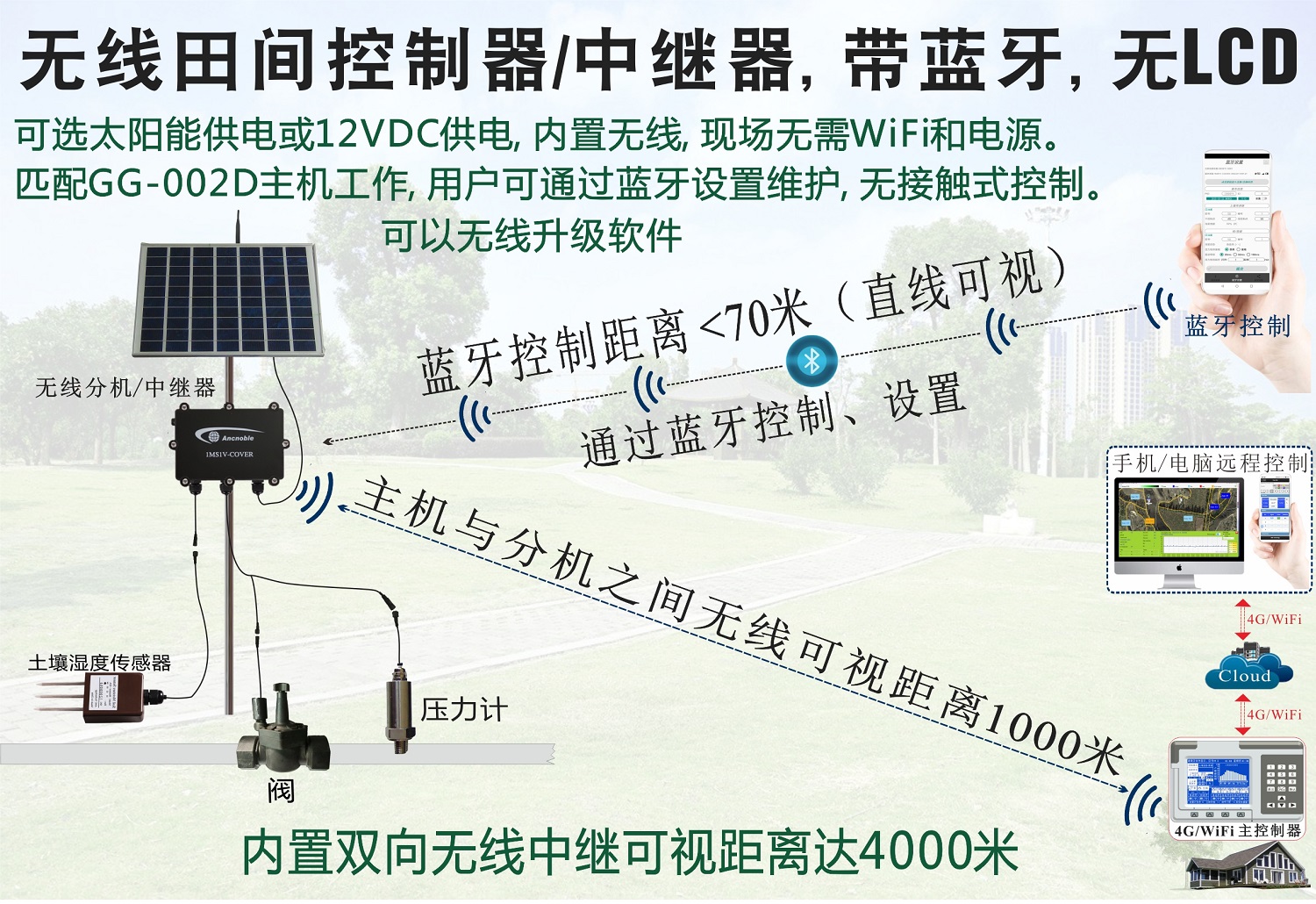

1MS1V-Cover-BLE 是专为园林、草坪、球场及大型农业场景设计的无线田间控制器/中继器，配合GG-002D 系统主机使用。产品采用无LCD、无按键的密封设计，防水等级达IP66，可隐蔽安装于阀箱内，不影响景观美观。控制器支持蓝牙本地控制与设置，蓝牙控制距离直线可视70米，可隔空操作。与主机之间采用无线通讯，现场无需铺设任何通信线缆。供电方式可选太阳能或12VDC/2A电源，适应不同安装环境。每个控制器可接入1个土壤湿度传感器和1个电磁阀（带压力计检测）。

核心功能：

一、控制能力

· 可控制：1个阀带1个压力计（压力计用于检测阀门开关是否正常，分析并报警）

         1个土壤湿度传感器

· 控制模式：定时控制和土壤湿度控制。

· 定时模式下，可预设最大湿度限制，达到设定值自动停灌，下雨天不灌溉。

· 湿度模式下，可预设最长灌溉时间限制，达到设定值自动停灌。

  · 各区域可独立选择不同的灌溉模式。

二、无线通信与蓝牙控制

· 与主机通信：

  · 外置天线：可视距离约1000米，四层中继后最远可达4000米。

  · 内置天线（安装在阀箱内，距地面-0.2米深度）：单层无线距离约300米。

· 蓝牙控制：

  · 蓝牙控制距离：直线可视70米内。

  · 通过手机蓝牙连接控制器，即可适用手机进行设置、调试、维护。

  · 需使用正确密码进行蓝牙操作，确保安全。

· 与主机配合：无线接收从主机发来的灌溉计划，同时无线发送田间数据至主机。

三、供电方式

·太阳能供电（推荐）：5W/17.8V太阳能板+10×1.2V / 2300mAH镍氢可充电电池。充满一次电，阴雨天可连续工作7天以上

·12VDC/2A电源供电（可选）。

四、防护与安装

· 防护等级：IP66，无LCD、无按键防水设计，可承受户外雨淋或浅水短时间浸泡。

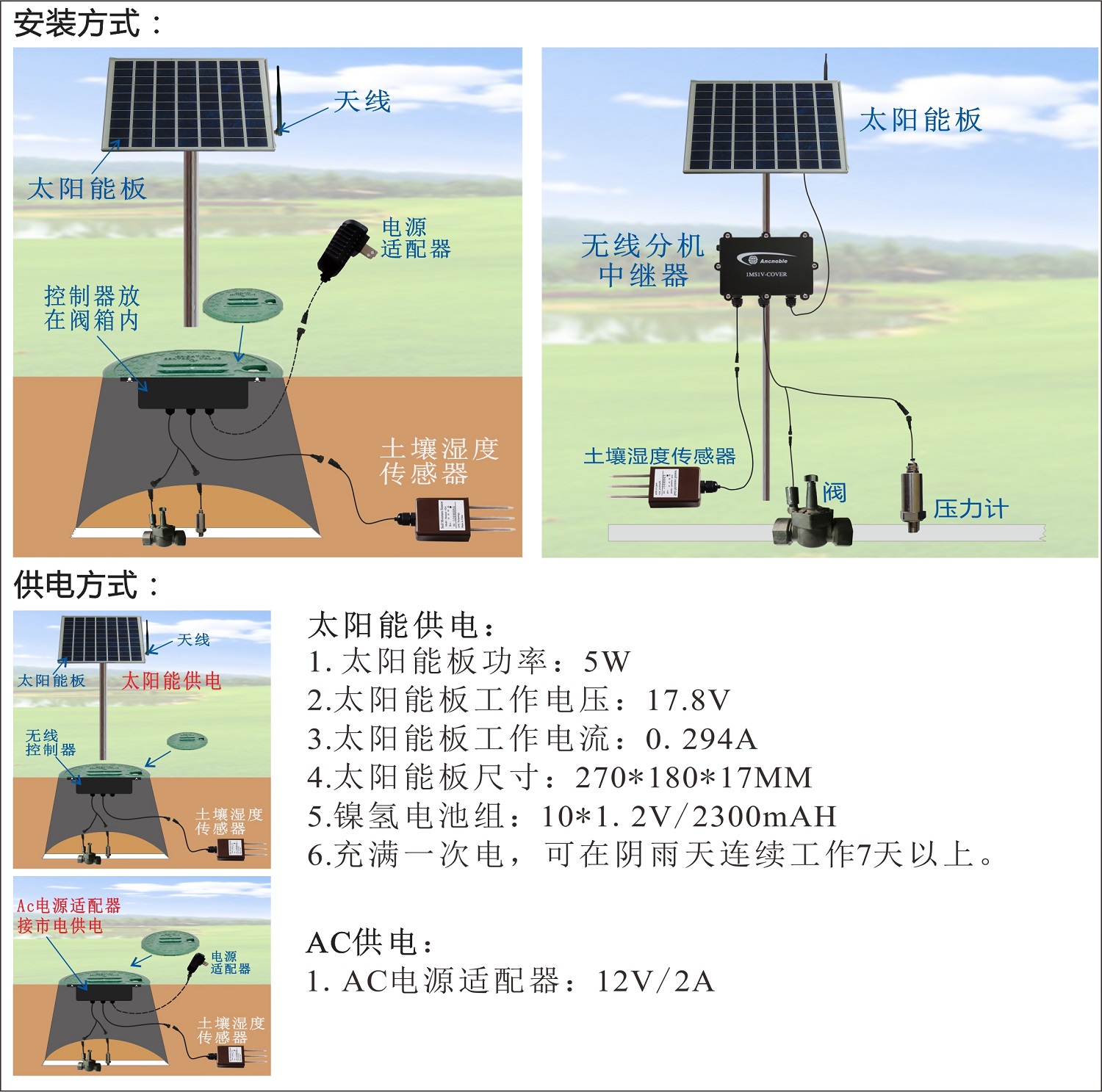

· 安装方式：

  · 隐蔽安装：安装于排水性能良好的阀箱内，不影响园林美观。

  · 高位安装：用于高大作物时，控制器与太阳能板可架高安装，无线距离更好。

  · 不便靠近场景：通过蓝牙隔空控制/维护，无需物理接触。

五、智能报警

· 压力报警：压力计实时监测阀后水压，当水压超出设定范围时，自动关阀并报警。

· 阀门状态判断：通过压力变化判断阀门是否正常开启/关闭。

· 低电量报警：电池电量不足时主动报警。

· 无线通讯异常报警：与主机失联时触发报警。

六、核心优势

· 美观隐蔽：无LCD无按键设计，可安装于阀箱内，不影响美观。

· 维护便捷：蓝牙隔空操作，无需接触，效率高。

· 部署灵活：太阳能供电+无线通信+蓝牙空控制，无需布线，适合无电无网区域。

· 可靠耐用：防水密封，适应户外恶劣环境。

技术参数：

· 电池：10×1.2V / 2300mAh，5号镍氢可充电电池

· 太阳能板：17.8V / 5W，尺寸270×180×17mm

· 可选电源适配器供电：DC 12V

· 可选不可充1#锂电池供电

· 静态功耗：＜300uA

· 无线频率：902-928 MHz

· 无线通讯距离：空旷地外置天线500m～1000m；空旷地内置天线300m-700m;

· 蓝牙控制距离：空旷地＜70米

· 工作温度：-30～60℃

· 工作相对湿度：＜90%

续航：

· 19000mAh锂电池：＞150天

· 2300mAh 5号可充电电池组：＞7天

电磁阀：

· 输出信号：脉冲信号，控制自保持式电磁阀

· 电压范围：DC 6-12V

· 延长线建议长度：≤20米

传感器：

· 输出信号：数字信号

· 湿度范围：0-99%

· 精度：±5%

· 采集周期：

  · A. 出厂设定：未灌溉期间30分钟一次，灌溉期间5分钟一次（可修改采样间距，按扫描键可立即获取一次读数）

  · B. 进入设置菜单后退出，自动采集一次

  · C. 进入调节干/湿控制点时，0.5秒采集一次

· 延长线建议长度：≤50米

压力计：

· 压力检测范围：0-1.0Mpa

· 螺纹接口：1/4 NPT螺纹 或 1/4G螺纹

· 电压：12-24V DC

· 输出：4-20mA
