HJ-UT-D系列超声波时差法明渠流量计

HJ-UT-D系列超声波时差法明渠流量计

品牌：

型号：

—

类别：

水利仪器仪表 - 水文监测

详细介绍

HJ-UT-D系列超声波时差法明渠流量计

产品简介

HJ-UT-D型系列测流箱是一款基于华聚HJ-UT平台的高性能超声波时差法明渠流量计。该流量计机身采用铝合金材质，轻量可靠；AIO版本集成了RTU，电池，太阳能充电，无需外部立柱设施，节约了安装成本；全系标配“零”盲区雷达水位计，选配高精度淤积厚度检测模块，可实现复杂场景下的精确计量。

image.png image.png





主要特点


1. 机身采用铝合金材质，轻量方便运输安装；

2. 可选AIO（All in one）版本（内置RTU，电池，供电），无需立柱等基础建设；

3. 标配“零盲区”雷达，测流箱高度无需预留盲区，减少结构尺寸和重量；

4. 支持选配华聚GX-N系列淤积厚度传感器模块，实现±2.5mm精度的淤积检测。



技术指标


产品系列/系列名称

HJ-UT-D
D型测流箱



子型号（xx表示声道数）

HJ-UT-Dxx

HJ-UT-DxxAIO


适合的明渠场景

渠道形状

矩形

矩形


渠道宽度/深度

20cm~160cm

40cm~160cm


渠壁条件

渠壁平整
支持5cm深度开槽

渠壁平整
支持5cm深度开槽


水质含沙量

15kg/m3

15kg/m3


流速范围

±5m/s

±5m/s


水位范围

4cm~160cm

4cm~160cm


淤积检测

普通：±2.5cm
选配：±2.5mm

普通：±2.5cm
选配：±2.5mm


外部设施需求

供电

建议增加防护设施

典型应用场景

灌区斗渠，农渠；排水口；



可选配

声道数（可定制）

≤32

≤32


换能器规格

1M

1M


水位计

●标配
“零盲区”水位计

●标配
“零盲区”水位计


淤积检测模块

○选配
误差±2.5mm

●标配
误差±2.5mm


内置RTU

○选配

●标配


内置供电电源（电池/太阳能）

–不支持

●标配

产品技术

技术平台

HJ-UT时差法平台2.0（搭载华聚自研SEA算法）



平台规格

1.流速测量误差：≤0.1m/s：误差±0.008m/s；0.1-5m/s: 误差±2.5%
2.流速分辨率：0.001m/s(流速)
3.水位检测精度：±2mm
4.流量精度：典型场景±5%，校准后可达±3%内；
5.数据传输：RS485，MODBUS 协议
6.工作温度：-25℃~80℃
7.储存温度：-40℃~80℃，相对湿度不大于 85%
8.工作电压：7-32Vdc，12V 输入时平均电流<40mA，峰值电流<200mA
9.工作电流：12VDC时,平均电流<40mA；条件：10s测量1次；
10.防护等级：IP68（水下部分）
11.执行标准：GB/T 11826.2-2012 流速流量仪器；GB/T 15966-2017 水文仪器基本参数及通用技术条件

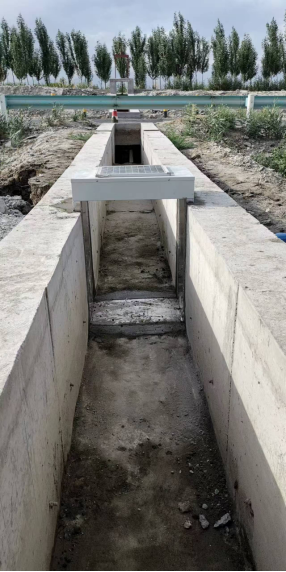

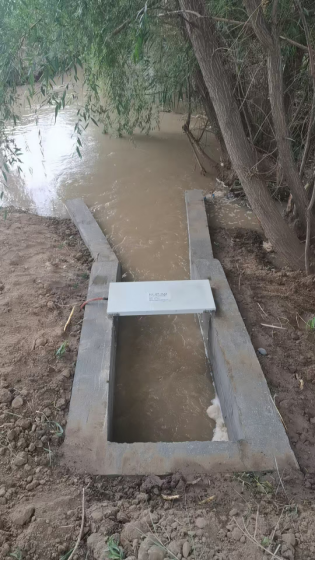

应用领域：


image.png image.png
