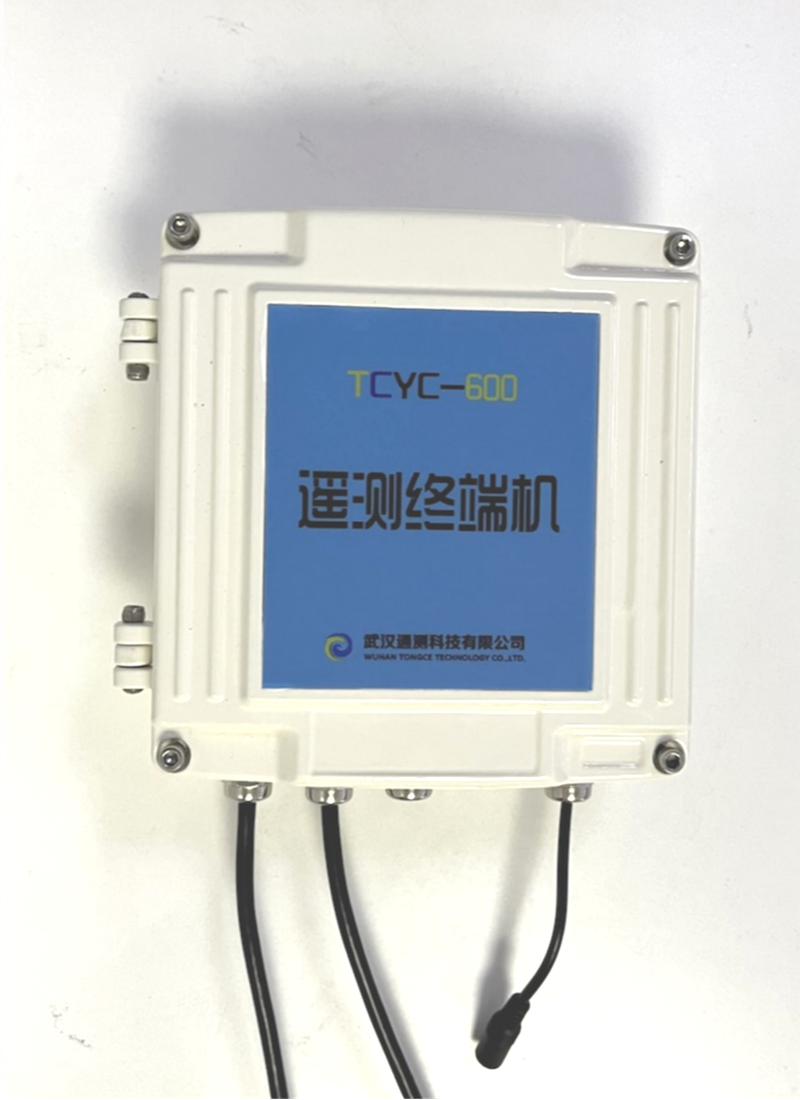

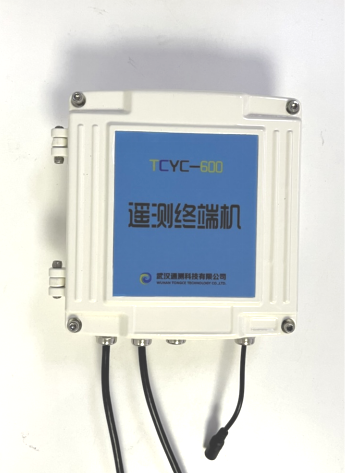

TCYC-600型遥测终端机

1. 概述

TCYC-600型遥测终端机专门为明渠、河道和非满管流量测量而设计。采用先进的数字处理技术，在江河、溪流、明渠及大型管道中，测量水的流速与水位深度。仪器适于在排放污水和废水、洁净溪流、饮用水甚至海水中测量相关参数。仪器测量正向和逆向的流动状态，并且可以编程计算管道和明渠中的流量以及总流量。

1. 产品特点

◆ 全进口材质，精密轻巧，经久耐用；

◆ 集成度高，体积小，外观精美；

◆ 安装维护方便，使用寿命长0

◆ 经济实惠，可降低使用成本；

◆ 安装维护更加便捷。

2. 技术参数

1、大屏显示：时间、水温、水位、流速、瞬时流量、日累积流量、总累积流量

2、参数设置：密码保护；截面积、水位死区与盲区、瞬流单位选择、总累积流量和存储周期、GPRS通讯站点数量、IP地址、发送间隔时间选择、RS485输出ID设置等。

3、通信功能：支持GPRS、卫星等多种通讯方式；支持与多中心进行数据通信；支持实时在线、定时唤醒两种工作模式；

4、采集功能：采集流速、水位、雨量、水质的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门、闸门运行状态、设备供电状态和箱门开关状态；

5、IP获取方式：静态IP/DHCP；

6、支持域名解析和Modbus网关，支持HTTP  Client和UDP组播

7.配置方式采用AT指令配置、网页配置。

8、缓存：串口缓存支持动态缓存、按包缓存。例如：包长为108Byte时可缓存450包即4.5KB，包长为1460Byte时可缓存10包即14.6KB；

9、供电：交直流两用；可用太阳能和电池组合供电。

10、工作温度：-25℃~85℃；

11、工作电压：DC5~30V；

12、防护等级：IP67；

13、尺寸：长285×宽200×高95mm;

14、工作湿度：5%~95%RH;

15、功能端口:1个RS485接口，1个TTL串口，1个输出控制接口，（可拓展IIC、语音、喇叭、串口等功能），支持ADC测量，电源监测，异常报警等功能

16、工作电流：约20mA(待机)，约600mA(通讯瞬态)

17、支持波特率：1200~921600bps，

18、网络协议：IP/TCP/UDP/ARP/ICMP/IPV4/DHCP/DNS

19、、配置方式：AT指令配置、网页配置

20、1个485接口，485上下拉电阻为10k

21、静电防护：空气+-15kv，接触+-8kv

22.浪涌干扰度测试和电快速脉冲群脉冲群测试为正负2kv
