HD-MAX测深仪
主要性能：HD-MAX是一款全数字回波测深仪，广泛适用于水文、水利、勘察、航道、码头疏浚等行业的精密测量和水深数据记录。内置业界最高配置的工控电脑平台，实现计算机技术与测深技术完美融合；内置最新版本HiMAX导航记录软件，方便外业采集记录。与传统外业测量所需设备相比，HD-MAX测深仪为节省购买电脑和导航记录软件费用，更为经济。
? 全新一代智能测深仪，全数字化设计；
? 全新电路、内部结构设计，测深性能更强，内部结构整齐，更加合理，为拓展不同定位精度预留接口；
? 采用完全电脑系统平台，系统运行更加稳定，提升产品硬件性能，非剪切板的PE操作系统，操作系统更为稳定。用户可以自行安装操作系统，例如XP\WIN7，用户不必再为系统出现问题而抓狂。CPU 1.6G双核、内存2G，运行速度更快，采用16 G SSD固态硬盘，存储海量测量数据；
? 人性化设计、产品更有质感，增加一系列快捷键，方便操作，正常测量摆脱键盘和鼠标，使水上作业更加便捷。增加VGA接口，适用不同客户需求，可旋转屏幕角度，选择适合角度；
? 高信噪比声纳处理电路，适应深浅复杂水域测量；
? 17〞超大屏幕，超高像素设计，大屏幕方便用户观察测量信息，屏幕保护采用钢化玻璃，不必为运输而担心屏幕破裂；
? 全新HiMAX软件，强大的导航、采集、后处理功能；
? 可选配不同定位精度GNSS模块，扩展性强。
技术参数：
工作频率 | 高频100~750KHz（可调） |
最大发射功率 | 500W |
测深范围 | 高频0.3m~600m |
测深精度 | ±10mm+0.1%h，分辨率1cm |
吃水调整范围 | 0~15m |
声速调整范围 | 1370~1700m/s，分辨率1m/s |
水深最大采样速率 | 最大频率30Hz |
CPU | 1.6GHz，双核 |
内存 | 2GB |
显示屏 | 17英寸，分辨率1280×1024 |
硬盘 | 16GB固态硬盘 |
USB接口 | 3×USB2.0 |
串口 | 1×RS232/RS485+1×RS232 |
VGA | 1280×1024@60Hz |
电源 | 10~30V宽电压供电或交流电 |
平均功耗 | 小于40W |
工作温度 | -20℃~70~℃ |
重量 | 9.5Kg |
外形尺寸 | 480×360×110（mm） |

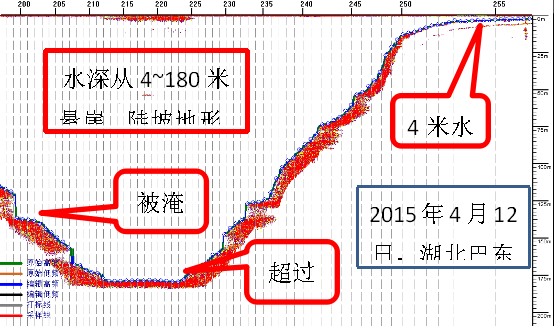

工程实例：
采用全新的电路和结构设计，改进测深算法，底跟踪更加稳定，适应复杂环境地形环境，完美解决超浅水和深水测量问题。
工程实例：
采用全新的电路和结构设计，改进测深算法，底跟踪更加稳定，适应复杂环境地形环境，完美解决超浅水和深水测量问题。

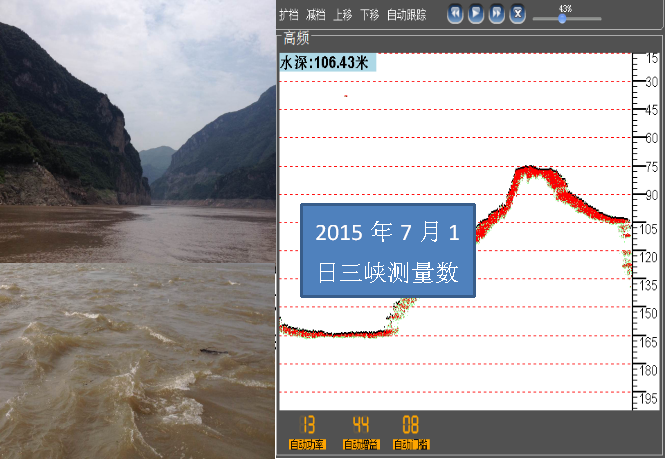

2015年7月1日三峡测量数据
