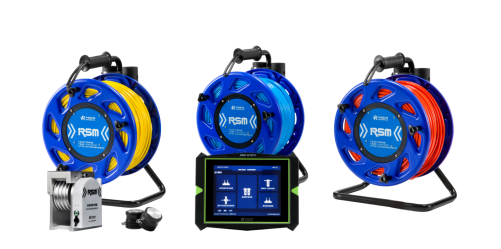

RSM-SY6(C)非金属声波检测仪

1.产品介绍

RSM-SY6(C)非金属声波检测仪是一款性价比较高的便携式多功能非金属声波测试仪，可完成基桩声波透射法完整性检测，同时兼容超声回弹综合法强度检测、混凝土裂缝深度检测、地质勘察岩体纵波波速测试、隧道岩体松动圈检测等。具有体积小、重量轻、操作简单易学等特点。

采用全新自动判读功能，首波声时、声幅判读更准确；采用全自动深度计数器，避免手动提升误差，大幅度提高检测速度；现场及时计算出深度-波速、深度-波幅曲线，分析结果一目了然。

2.应用案例

项目名称：四川某水电站项目围岩松动圈检测

检测设备型号：RSM-SY6(C) 非金属声波检测仪

检测目的：施工监测（开挖扰动评估、支护参数校核）

检测方法：超声波对孔/单孔相结合

检测范围：交通洞、过水洞、导流洞围岩

现场概述

隧洞群开挖后，围岩发生应力重分布，近洞壁可能出现不同程度的松动带。项目部希望通过声波法快速圈定各关键断面的松动厚度，为支护长度和爆破参数优化提供依据。

检测方案与布置

● 布孔原则：按“拱顶—拱腰—拱脚—侧墙”关键部位布设多条测线，必要处辅以同孔分段普查。

● 孔径与深度：以Φ42 mm 为主、深度穿越可能的扰动范围并外延 1–2 m。

● 步长与采样：0.20 m 固定步距；首波自动拾取+人工复核；同步记录振幅与频谱特征

● 耦合：清孔注水

● 质量控制：关键深段重复测、反向测；对不良耦合段重测；与相邻断面数据进行趋势性比对。

检测结果

● 各断面速度曲线整体平滑，近洞壁层出现速度下降与幅值衰减，向深部逐步回升并趋于稳定；

● 结合相对速度变化率与完整性系数判据，圈定的围岩松动范围约 0–1.1 m（随断面位置呈小幅波动）；

● 多条测线的相互验证结果一致，满足施工监测对进度与精度的双要求。

结论与建议

● 现阶段开挖扰动总体可控；支护设计可按“锚固深度超出松动圈厚度 0.5–1.0 m”的原则留有安全裕度；

● 后续开挖建议在爆破参数调整后进行抽检复测，对比相对波速变化率，动态校核支护长度与工艺。

3.产品适用范围

适用于基桩声波透射法完整性检测、混凝土裂缝深度检测、混凝土超声回弹综合法强度检测、地质勘察岩体纵波波速测试、隧道岩体松动圈检测、非金属材料动弹性力学参数测试、地下连续墙完整性检测、超声波测不密实区和空洞。
