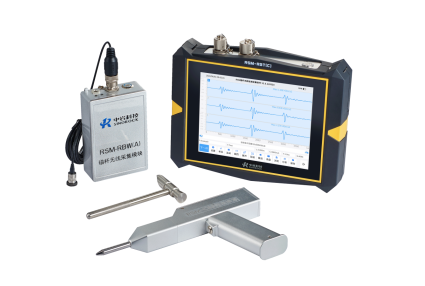

RSM-RBT(C) 锚杆无损检测仪

1.产品介绍

RSM-RBT(C) 锚杆无损检测仪可广泛应用于公路、铁路、水利水电等大型工程的锚杆（索）检测。可检测锚杆（索）长度、锚固密实度、锚固缺陷位置。全新设计超磁振源，激振方式更加稳定，信号质量更高。采用无线采集模块，可实现远距离无线操控采样，并可实现4G插卡无线上传，现场测试更加轻松高效。

无线传输距离可达100米，减轻现场测试强度，有效保障安全性。全新自研超磁振源，能量大小可调，适应于不同规格的锚杆检测。整套激振系统高度集成，并结合人体工学设计，舒适手持操作。

2.应用案例

项目名称：河南某抽水储能电站项目

检测设备及方法：检测使用的设备是RSM-RBT(C)锚杆无损检测仪，该设备可检测锚杆锚索长度、锚固密实度、锚固缺陷位置。检测过程中使用了全新设计的RSM-CS2超磁振源进行激振，激振方式更加稳定，可以最大程度上保证信号的采集质量以及信号的一致性。

现场概述：

该工程位于河南新乡，新建抽水储能电站，工程属大（1）型、一等工程，主要永久建筑物按1级建筑物设计，次要永久建筑物按3级建筑物设计。本项目为施工过程中的施工单位自检，主要针对地面边坡锚杆及隧道系统锚杆的施工质量进行检测，共计23根锚杆及一根钢筋原材。

检测结果

整体测试效果非常好，锚杆密实度较好。设备准确性较高，钢筋原材测试波速为5145m/s，仅有两根锚杆出现密实度较差的情况，对隧道支护稳定有一定影响，后续需进行加固处理。

3.产品适用范围

适用于锚杆（索）长度检测、锚杆锚固密实度检测、锚杆锚固缺陷位置检测。

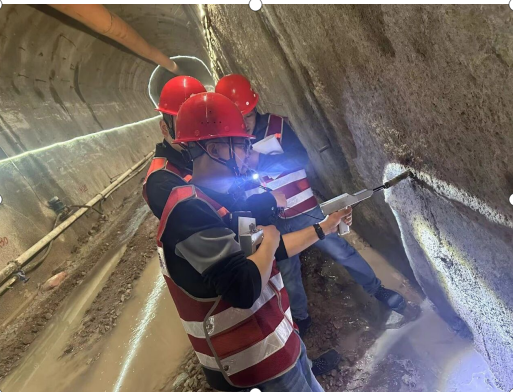

检测现场
