1.产品介绍

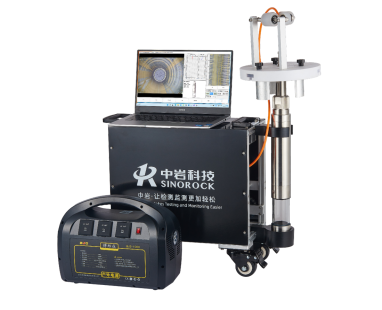

RSM-DCT(F)钻孔电视成像仪采用全新的图像升级算法与处理技术，成像速度快，效果清晰真实。整套系统采用智能电动提升、一体式轻量化设计，现场可实现自动排线，无需人工绕线，现场仅需一人即可完成检测工作，轻松高效。现场无需主机，通过笔记本可实时观察孔内情况，在录制视频的过程中实时同步拼接为展开平面图，另内置倾角测试模块，检测同时还可测量钻孔的垂直度。

采用全新的图像升级算法与处理技术，成像速度快，效果清晰真实。现场可边采集边保存，录制视频的同时完成图像拼接。图像与结果显示采用”所见即所得”的模式，显示与打印结果完全一致。采用先进的光学成像技术，可显示平面展开图，立体柱状图。立体柱状图可360度连续旋转。内置倾角测试模块，支持垂直度测试，可在现场得到钻孔或管桩的垂直度。全新的探头设计，采用不锈钢外壳，高强度光学玻璃探头罩，特殊密封及干燥工艺处理，杜绝探头在使用过程中出现进水或起雾的情况。

2.应用案例

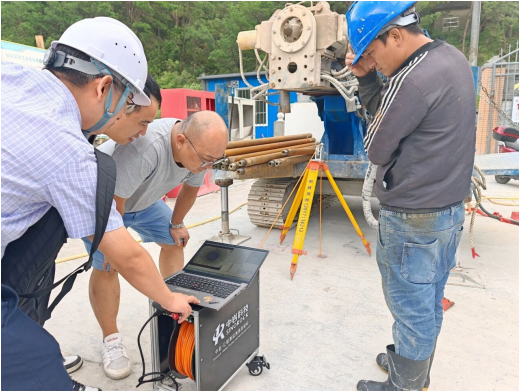

项目名称：广西某水库灾害治理项目

检测设备：RSM-DCT(F)钻孔电视成像仪

检测概况：广西某水库建成于上世纪七八十年代，经过60余载的长期运行，坝体及周边岩体逐渐出现裂缝，结构安全性备受关注。为保障下游数十万百姓的生产生活安全，项目对水库坝体及其附近岩体进行全面的注浆修复，并采用RSM-DCT(F)钻孔电视成像仪对修复效果进行检测。

检测结果：从成像结果来看，注浆修复的填充效果整体良好，裂隙得到了有效封闭，未发现明显的空洞或漏浆区域。同时，修复区域的岩体结构显现出较好的密实性和均匀性，表明注浆材料与岩体之间形成了稳固的结合。

3.产品适用范围

（1）桩基钻孔取芯验证，观察混凝土内空洞、裂隙、离析等缺陷的位置及程度；

（2）观测预应力管桩桩内的各种异常和缺陷, 查看接头情况，定量分析桩身质量：破碎面积，断裂及裂缝位置、长度、宽度及走向等；

（3）观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图。
