1.产品介绍

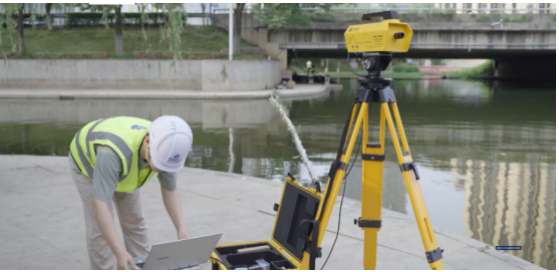

RSM-FBN(B)桥梁挠度检测仪采用工业相机采集桥梁、高塔、起重机械等设施在各个变形阶段的数字图像，利用图像质量评价算法、图像匹配跟踪算法、相机快速自标定技术及亚像素分析，对设施表面多目标点精准识别、匹配、标定和计算，从而获得每个目标点的实时变形数据。该仪器具备高效率、高精度、免靶标、高性价比等诸多特点。

高抗干扰性。针对工程检测现场工况，开发配套抗干扰算法，可有效抑制光照变化、噪声等干扰因素影响，确保测量结果的准确性和稳定性。

高集成度。硬件高度集成工业相机及多参数传感器，软件集成图像评估、图像匹配、自标定、亚像素分析及抗干扰等多种核心算法，功能集成多参数融合、个性化调整、针对性输出等多种功能。

2.应用案例

项目名称：武汉某桥梁荷载试验

检测设备：RSM-FBN(B)桥梁挠度检测仪

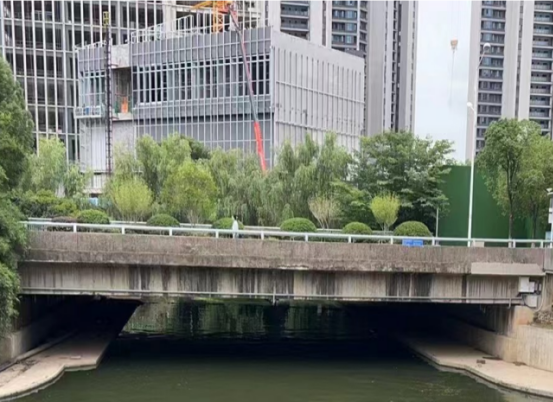

工程概况：某1号桥，桥跨为1跨，于2001年11月建成通车。上部结构采用25m预应力大孔板，横桥向布置31块大孔板，分成双幅桥，梁高1.25m，板宽中至中距离为1.0m，下部结构采用桩式桥台，桥台基础采用钻孔灌注桩，桩径1.5m。伸缩缝采用镀锌薄钢板简易伸缩缝。支座采用板式橡胶支座。 大孔板采用C50混凝土，帽梁、桥台、栏杆采用C30混凝土，钻孔桩采用C25水下混凝土。钢材采用Ⅰ、Ⅱ级钢筋，A3钢板。

试验结论：在相当于设计荷载城-B级的试验荷载作用下：

· 主桥竖向刚度良好

· 结构各构件实测应变、挠度（位移）与理论值相吻合

· 桥梁结构动力性能良好

主桥能够满足设计荷载城-B级荷载等级的安全使用要求，具备通车条件。

3.产品适用范围

桥梁、高塔、起重机械、房屋等设施二维变形测量，以及挠度、倾斜、垂直度、角度、几何尺寸、线应变、裂缝宽度等参量检测。
