1.产品介绍及技术特点

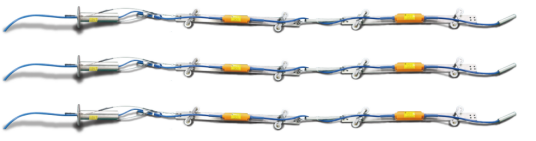

固定测斜仪包含多点串联式深部位移传感器和孔口采集模块两个部分。多点串联式深部位移计基于多阵列MEMS倾角传感器设计，通过一根线缆将测孔内的多个深部位移计电气连接。采集模块用于采集多点深部位移计的测量数据，并通过有线或无线方式上传数据。

技术特点：

（1）深部位移计基于3D-MEMS加速度传感器技术和自动温度补偿技术,有效降低温度漂移和电源纹波影响。

（2）多点串联式深部位移计器体部分采用注塑工艺，小巧轻便，通过一根电缆实现测孔内所有传感器的电气连接，测孔内的所有传感器最多可分为4组，每组独立通讯，互不干扰影响。

（3）多点串联式深部位移计通过万向节和连接杆物理连接，长度根据设计需求生产，测点位置灵活布置。全密封防水防尘设计，适用各种施工环境。

（4）每个测孔内的深部位移计根据设计的测点间距出厂时接好器体，线缆，万向节、加长杆和悬吊和采集装置，一体化发货，一体化安装，现场连接加长杆后直接放入孔内即可，安装简单方便快捷。

（5）深部位移计内置电子编号与型号，实现自动识别与智能计算。

（6）采集模块包含1路可控制的传感器供电输出，4路下行通讯接口，深部位移计接入后可实现自动识别与智能计算。

（7）采集模块内置测斜管孔口内部，防水防尘，不影响现场的施工，不易遭到破坏。

（8）低功耗工作模式，待机时采集模块不给传感器供电，只有测量数据时才控制传感器。

2.应用案例

黄冈陵园水库

炉慈高速皂市水库

3.产品适用范围

该产品适用于边坡深部位移监测、大坝变形监测。大坝在运行过程中，受到水压、温度、地基变形等多种因素的影响，可能会产生变形。这种变形如果超出设计允许范围，就可能威胁大坝的安全。测斜仪通过在大坝内部或坝基不同深度安装传感器，能够实时监测大坝的滑移变化，从而精确掌握大坝的变形情况。通过对监测数据的分析，工程师可以及时了解大坝的变形趋势，为采取加固措施提供科学依据。
