一、产品概述

压差式精密水位计是一款高精度的压差式测量深层水位传感器，该产品采用进口压力敏感元件和工业化精密设计，具有体积小、响应速度快和长期稳定性好等特点。可广泛应用于水文、水库、大坝水位监测等多种场合，例如在地基中预埋水位管，将水位计放置在管内可以长期监测水位的变化。监测水位精度可达毫米级。

应用领域：

·地下水水文数据监测

·水库、大坝水位实时监测

·工控系统现场液位监测

·地表流水位监测

·无人值守水文监测站点

二、产品特点

1:采用国际先进的压力敏感元件(进口),测量液体的压力为测量原理。内置CPU、精密稳压电路、16位AD等大规模集成电路。产品具有高稳定性、高性能、高精度等特性。

2:全不锈钢材料精密设计与加工，具有体积小、重量轻的特点。

3:配备孔口悬吊与采集装置，将悬吊装置直接放置于水位管管口，易于安装。

4:设计结构为连通气管结构，线缆内部自带气管联通传感器与大气，使得测量具有更高的精度和更快响应速度。

5:485总线数字信号输出，传输距离更远且方便连接自动化测量系统。

6:智能式传感器，直接显示液位值。

三、工作原理

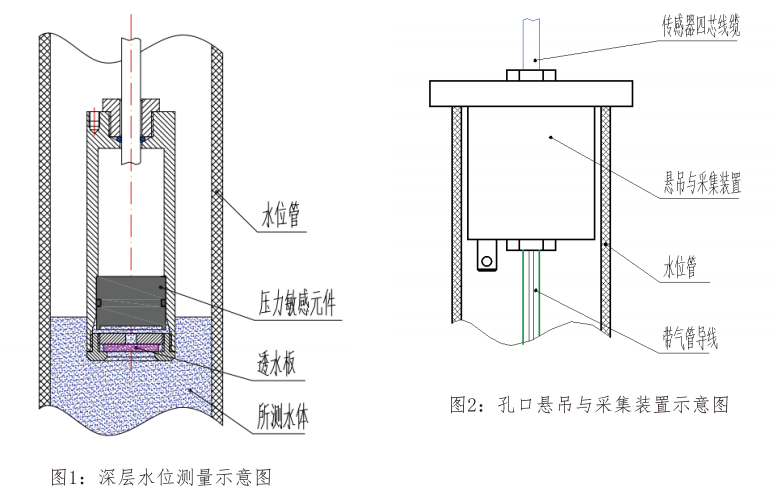

传感器将压力敏感元件安装在不锈钢腔体内，压力敏感元件采用单晶硅片上扩散一个惠斯通电桥，被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应),产生一个差动电压信号。当水位计防止于水体中时(如下图1所示),所测水体透过透水板，给予压力敏感元件与当前水位相关的压力，输出一个相应的差动电压信号。

悬吊装置中集成有采集模块(如图2所示),对传感器输出的信号经专用放大器处理，将量程相对应的信号转化成标准模拟信号输出，再经过16位AD采样，可以得到该压力下对应的水位值。传感器与悬吊采集装置之间为特制带气管导线，使压力敏感元件与大气联通，测量具有更高的精度。

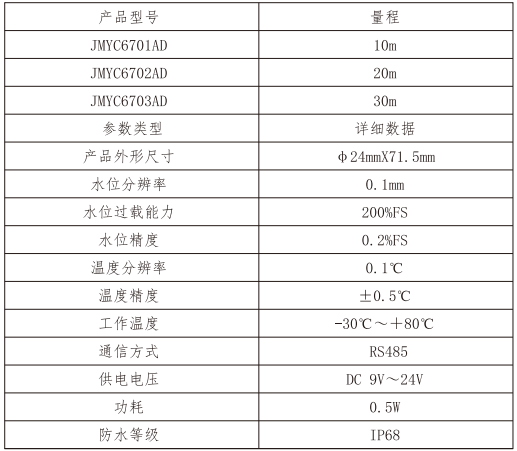

四、性能参数

五、安装与测量

5.1.传感器安装

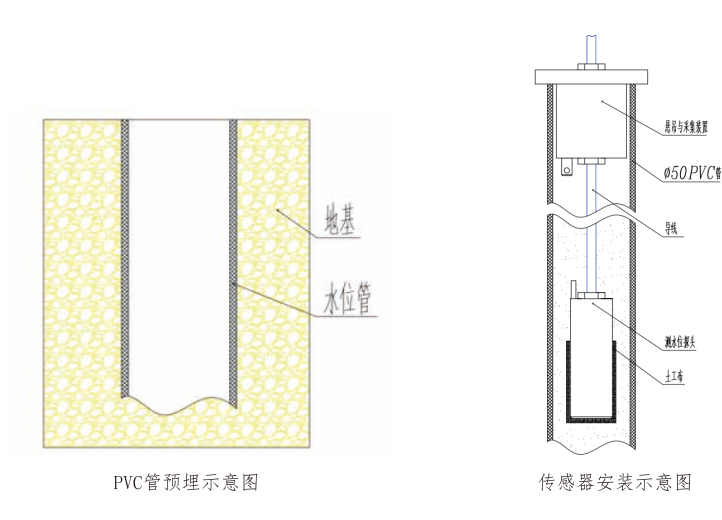

1:在待测结构或基础上安装水位管(φ50PVC管)。视现场具体情况，可以通过铅垂钻孔的方式安装，也可以在填筑阶段预先埋设。如右图所示。

2:安装前应进行全面检查，核对产品与安装附件，防止错漏，避免到现场后无法安装的情况。

3:将测水位探头底部缠上一层土工布保护透水板被淤泥杂物等堵塞，将产品缓缓地放入水位管内，产品底部尽量避免与水体底部淤泥接触，以防淤泥杂物等堵塞透水板，放置到位后，将悬吊与采集装置卡在φ50PVC管管口处。如右图所示。

4:将管外的导线套上护套管保护引出。

5:将管外导线与RS485转接头连接，转接头插到笔记本电脑上检测传感器是否正常。

6:产品检测完成确认产品功能正常后，接入到自动化测量系统中。

7:记录存档传感器的编号和对应的测孔号的信息。

8:需要接入我公司平台的，提供通讯模块，传感器的编号，型号等文档信息，联系我公司软件人员进行配置。

5.2.接线说明

传感器的四芯电缆定义：

棕色----DC12V 黑色—--GND 蓝色-—-RS485A   绿色—--RS485B 注意：当预留的屏蔽线长度不够时，需重新剥到合适的长度再连接。

六、注意事项

1:产品底部要尽量远离水体底部而且尽量垂直安装，以避免底部污泥和杂物堵塞探头入水口，保证测量精度。

2:严禁用硬物碰触产品压力膜片。

3:严禁随意抛投，避免产生水锤损坏压力传感器。

4:传感器传输线禁止与高压线路长距离平行走线，无法避免时建议布线间距>0.5m (AC220V)。

5:传感器安装时注意保护线缆，避免线缆刮蹭破皮导致传感器进水。
