一、产品简介：

    JMZX-3XXXHAT系列智能弦式锚索计广泛应用于桥梁、建筑、铁路、交通、水电、大坝等工 程领域中的索力及压力测量，了解被测构件的受力状态。

二、产品特点

1、采用振弦理论设计制造，具有高灵敏度、高精度、高稳定性的优点，适于长期观测。

2、压力传感器内置智能芯片，数字检测，信号长距离传输不失真，抗干扰能力强。

3、压力传感器内置存贮芯片，具有智能记忆功能，出厂时已将传感器型号、编号、标定 系数永久存贮在传感器中，并可在测量时自动保存800次您所需要的测量参数，如测量时间、 测点温度、压力值、零点参数及温度修正值等。

4、绝缘性能良好，防水耐用。

5、有多种规格，用户可根据不同要求选用或订做。

6、配备本公司仪表即可直接测试压力值，又可显示振弦频率。

7、根据传感器标定参数、零点值，直接显示作用于传感器的平均压力，测量直观、简 便、快捷。

8、压力传感器内置温度传感器，测量过程中自动进行温度修正，剔除温度对测量值的影 响。该系列传感器可与本公司三弦和六弦综合测试仪配套使用。

三、主要性能指标

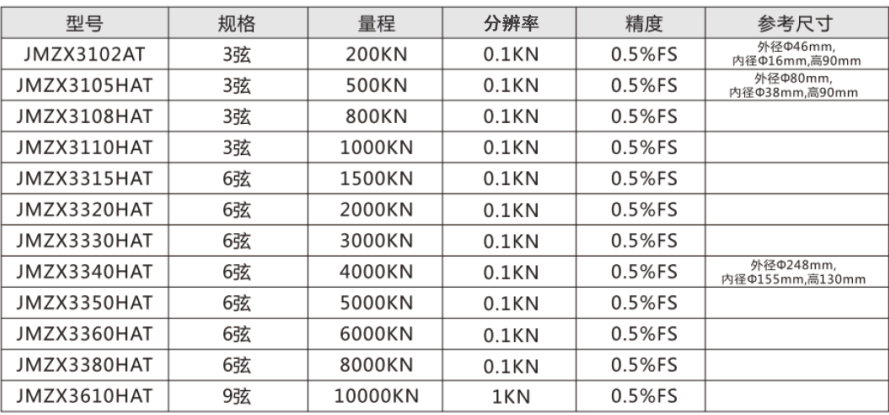

A、产品型号和规格

B、使用温度范围：-30℃～80℃

C、精度：0.5级 温度：±0.5℃

D、量程过载率：20～50％F.S

E、破坏过载率：300～400％F.S

四、连接仪表

1、综合测试仪连接：锚索计的航空插头可与综合测试仪直接连接，仪器显示传感器编 号、型号、力值、频率、温度等参数。

2、自动化系统连接：锚索计的连线为多芯线。六芯线为红、黄、蓝、绿、橙、紫。十芯 线为红、黄、蓝、绿、橙、紫、灰、棕、黑。接入自动化系统时，第N个通道的A、B、C、D分 别接入红、黄、蓝、绿；第N+1通道的B接入橙，其他悬空；第N+2通道的B接入紫，其他悬空； …；以此类推将锚索计的所有线接入,并将所有通道的A口连接。

五、安装与使用

1、根据测试要求选定结构及测点。

2、传感器应与待测点的压向力一致。

3、安装好后，传感器在未加载之前连接配套的综合测试仪。（方法同上述，见第四节）

4、调零(未加载之前，加载后禁止调零) A：连接好综合测试仪，按开机键选择智能型，综合测试仪显示压力值。 B：通过方向键把光标移至“调零”按钮处，按确认键选择“是”，调零后综合测试仪显 示的应变值和压力值都应为“0”，即调零成功。

5、每根钢弦的应变测试，每根钢弦相对变化可代表偏心状态，彼此差别要控制在5％以 下。 A：使用综合测试仪手动测试，在“测量”状态下，同时按“上”“下”方向键，综合测 试仪会显示每根弦的应变值和频率值，该值需要人工记录。

6、登记好每个测试点安装的传感器编号，保存好记录资料。 A：标定系数 校准曲线的处理,计算有关指标时,其工作特性曲线可采用最小二乘直线.即 N= a△ε + b ……………………(2) 式中:N—i时刻作用在传感器上的压(拉压)力; a—最小二乘直线的斜率（修正系数）； b—最小二乘直线的截距（标定系数）；△ε—应变差。 根据频率进行计算锚索计力值，

 B：综合测试仪的红线接锚索计红线，综合测试仪的黄线分别接锚索计的黄、橙、紫、 灰、棕、黑得到每根弦的频率。钢弦频率转换为应变计算。 ε=K*f2 式中:ε—测量时刻，锚索计中钢弦的应变 K—锚索计中钢弦的系数 K(四、六弦锚索计)=0.00084107；K(三弦锚索计)=0.0005383；  f—锚索计每根弦的频率 这样可以得到锚索计施力前后，平均应变值的差值。这个差值就是由于锚索计受力后引起 的，可以籍此计算锚索计受到的力值。 例如： 编号为372013＃的JMZX-3380HAT锚索计，量程为8000KN， 从记录中得知标定系数a＝3.989，b＝-12使用频率测试。

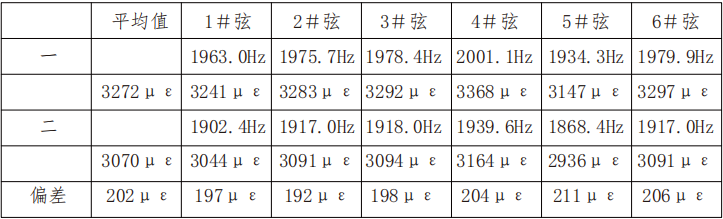

每根偏差平均值202με，均方差6.9με，百分比偏差3.4％，无偏心可以接受 测量的平均应变差：3272-3070＝202με 由此计算的力值：202*a+b＝202*3.989-12＝793.8KN

7、温度修正，温度对锚索计的筒体与内部钢弦的影响不一致，测量到应变值需要修正。

8、对于正常的锚索计测试，应变的温度修正是自动完成的。

9、对于手动测试的锚索计应变修正如下 测量一的应变为ε1，温度为T1；测量二的应变为ε2 ，温度为T2 修正后应变差为 △ε修=（ε1 -ε 2 ）+（T1 -T2 ）（F筒体-F钢弦） F钢弦=12.2με/℃，F钢弦=12.2με/℃ F六弦筒体＝11.5με/℃、F四弦筒体＝11.7με/℃、F三弦筒体＝11.9με/℃ 如前例，测试1时温度为20℃，测试2时温度为30℃，为六弦筒体，则修正后应变差为 △ε修=202+（20-30）（11.5-12.2）＝209με

六、注意事项

1、运输和使用过程中应轻拿轻放，避免因过大的冲击和震动而损坏。

2、所有线缆均根据不同项目可选PVC管、 PVC桥架、不锈钢桥架等保护，铺线过程中避免 线缆扭绞。

3、弱电线缆不要和高压或大电流电源线并行走线布放,避免干扰。

4、布线完毕应在导线线头做好标识，便于接入设备和后期线路维护。

5、布线时线缆不要过于拉直和拉紧，避免意外受拉时线缆拉断。

6、传感器出现问题时，应及时与厂家联系，查明故障原因，请勿自行拆卸内部结构。
