JMZX-57XXHT系列渗压计/孔隙水压计/扬 压计/水位计广泛应用于建筑、铁路、交通、 水电、大坝、隧道等工程领域基础的孔隙水 压力的测量。监测防渗效果，绕坝渗流，渗 漏状态及土体的浸润线，也可在地基中埋设 水位管，用于测量水位的变化。

   1.1.产品特点

1．采用振弦理论设计制造，渗透水压力自进 水口经过透水层后作用在渗压计内部的弹性 膜片上，其压力引起振弦应力的变化；电磁 线圈激振并测量钢弦频率，频率信号传输至 读数设备后，即可得出所测水荷载的压力 值，具有高灵敏度、高精度、高稳定性的优 点，适应于长期观测。

2．采用数字检测，信号长距离传输不失真， 抗干扰能力强。

3．绝缘性能良好，防水耐用。

4．采用脉冲激振方式激振，测试速度快。

5．可直接测出测点温度，并能进行温度补偿 （温度型）。

6．配备本公司综合测试仪可显示振弦频率、 温度。测量简便、快捷。配接自动综合测试 系统，完全自动无人值守；配接无线采集单 元完成无线远程遥测。

1.2.技术参数

非线性度：0.5%FS； 分辨率：0.05%FS； 不重复度：0.25%F.S ； 滞后：0.5%F.S 综合误差：0.5%F.S ； 温度测量范围：-40℃～90℃ 温度测量：灵敏度0.1%F.S 精度±0.5℃

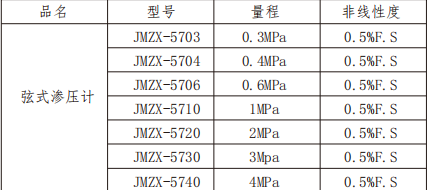

主要性能指标

二. 仪器的安装

2.1. 仪器验收与保管

(1)仪器到达施工现场后，应开箱检查。用户 开箱验收仪器时，应先检查仪器及安装附件的数量，并检验合格证与装箱单是否相符；

(2)对于箱内每台仪器，检验产品是否异常， 只有传感器确认正常后方可进行安装；

(3)仪器存放环境，应保持干燥通风，搬运时 应小心轻放，切忌剧烈震动；

(4)如检测发现不正常读数的仪器，请返回厂 家，不可在现场打开仪器检修。

2.2. 渗压计的安装

JMZX-57XXHT振弦式渗压计的应用场景 多，应根据不同的使用条件进行不同方式的 埋设安装。常用安装埋设方式有如下几种：

■在现浇混凝土内埋设；

■在基础面上埋设；

■在土体中埋设；

■在水平浅孔中埋设；

■在深孔中埋设；

■在水位管中安装。 根据应用场景和设计要求，选用合适型号的 渗压计，为防止泥浆等堵塞进水口，宜用无 纺土工布包裹进水口，以确保仪器进水口通畅。

2.3. 传感器接线

2.3.1.线缆连接说明

⑴ 传感器采用四芯（红黄蓝绿）线缆，定义 如下：红+～地线、 黄-～频率、蓝+～温度 +、绿-～温度-。

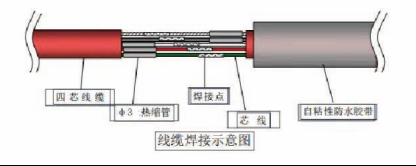

⑵ 传感器四芯（红黄蓝绿）线缆与延长线四 芯（红黄蓝绿）线缆按颜色对应焊接，四芯 （红黄蓝绿）线缆之间采用带胶热缩管绝 缘。 注意：传感器屏蔽线与延长线的屏蔽线必须 连接一起。

注意：芯线焊接工作结束后，必须用综合测 试仪进行读数测量检查，并使用万用表测量 各芯线间是否有短路情况。避免因焊接工作 造成接头部位芯线短路、断路情况。

2.3.2.仪表接线说明

1．直接连接：综合测试仪配备传感器连接插 口，对于配备插头的渗压计可直接插入仪表 测量。

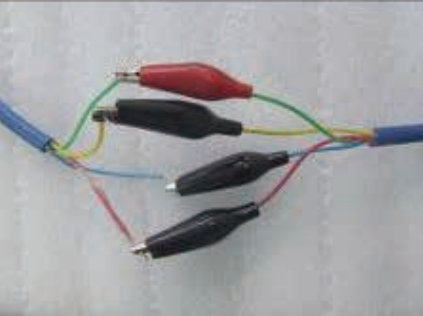

2．夹线连接：综合测试仪配备带夹子的连接 线，可将连接线夹子与渗压计引线，按颜色 相同对应连接 （红线-红线、黄线-黄线、蓝 线-蓝线、绿线-绿线）。

3．采集箱连接：将渗压计四根导线对应连接 于综合采集扩展模块的接线端子，连接方法 为（A、红线 B、黄线 C、蓝线 D、绿 线）。

2.4. 线缆防水保护

① 室外防水：采用三通接线盒，接线盒内灌 满504高级万能胶密封。

② 传感器埋设在混凝土内防水：采用金属接 线套管，套管内灌满504高级万能胶密封。

2.5. 注意事项

1. 渗压计的安装通常需要钻孔，现场需完全 具备安装作业的施工条件方可进行安装。

2. 渗压计端部的透水板在安装前应放在沸水 中进行处理（煮沸0.5h～1h），并在处理后 将透水板安装至传感器端部，再将传感器在 冷水浸泡排除空腔内空气直至传感器埋设

3. 当孔深较深或渗压计长期悬吊时，为防止 导线受力后损坏，渗压计上部可配装钢丝绳 固定配件，通过钢丝绳吊装渗压计增加可靠 度。

4. 测试孔口应用隔水填料填实封严，防止地 表水渗入；并应设置有效保护装置及明显的 标志。

5. 渗压计的测值可能受环境影响，应该记录 周围环境状态，包括但不限于：强风、下 雨、潮汐、地下挖掘、土方连续回填、其他 气候条件、季节变化、附近建筑活动等；在 对结果进行分析时，应考虑这些因素。

三. 渗压计的计算

   渗压计的计算需依照每只渗压计对应的标 定表进行，参照标定表中的计算系数和相关 参数，再基于以下公式计算：

（a）线性计算 线性计算仅限于精度要求不高的应用，采用 如下线性修正公式： 线性修正公式：P=k（R0 -Ri ）+b（Ti -T0 ） 其中P为当前压力，单位：MPa  k为标定系数（参见标定表中线性系数）单 位：MPa/Hz2 Ri =fi 2 *10-3（等于当前频率平方/1000，意为 当前模数） 单位：Hz2 R0 =f0 2 *10-3（等于初始频率平方/1000，意为 初始模数） 单位：Hz2 b为温度修正系数（参见标定表中温度修正系 数）单位MPa/℃ Ti 为当前温度，单位：℃ T0 为初始温度，单位：℃

（b）非线性计算 非线性计算使用二次项公式能获得比线性公 式更高的精度，推荐使用此方式进行计算， 公式如下： 非线性修正公式：P=A（R 0 - R i ） 2 + B (R0 -Ri )+C+b（Ti -T0 ） 其中A、B、C为非线性修正系数（参见标定表 中非线性系数） Ri =fi 2 *10-3（等于当前频率平方/1000，意为 当前模数） 单位：字
